Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: CPET
Chứng nhận: CE,ROHS
Số mô hình: CP-40w3001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: ¥ 52000 yuan
chi tiết đóng gói: Bao bì hộp gỗ
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 30 bộ/tháng
Kích thước xe đẩy (mm): |
L2050*W880*H1900 |
Số lớp:: |
6 |
Chiều cao, chiều rộng: |
Chiều cao170mm, chiều rộng320mm |
Vật liệu: |
Tấm cán lạnh |
Kích thước xe đẩy (mm): |
L2050*W880*H1900 |
Số lớp:: |
6 |
Chiều cao, chiều rộng: |
Chiều cao170mm, chiều rộng320mm |
Vật liệu: |
Tấm cán lạnh |

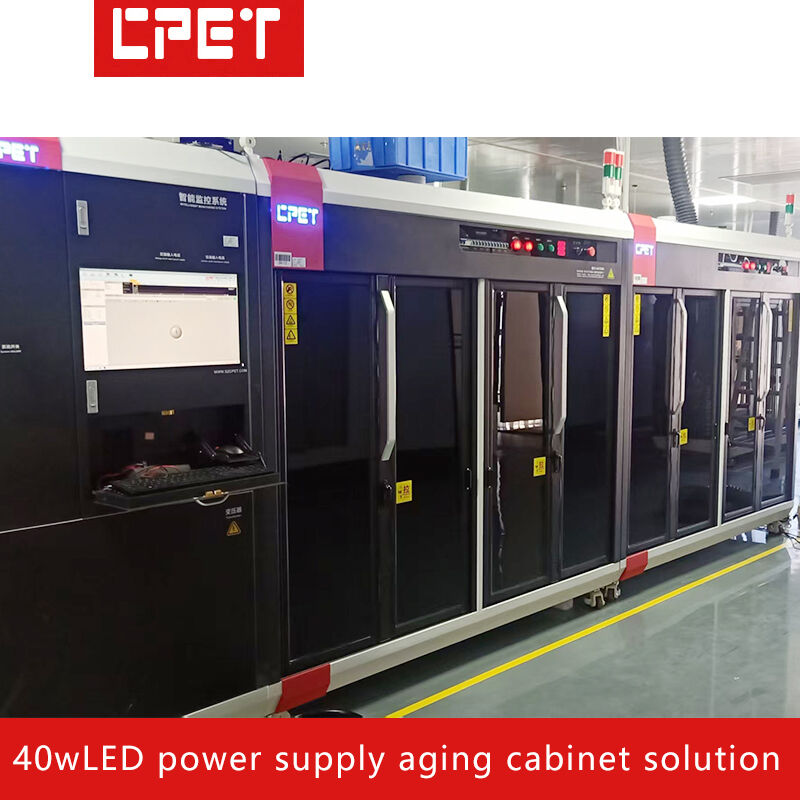

Thiết bị kiểm tra lão hóa nguồn y tế 40W 240-bit điều khiển nhiệt độ
Áp dụng cho nguồn LED, bộ chuyển đổi nguồn, bộ sạc, nguồn chuyển mạch và nguồn điều khiển công nghiệp
| 1 | Giới thiệu sơ lược về ngoại hình và cấu trúc của xe đẩy lão hóa nguồn: | |
| A | Kích thước xe đẩy (mm): | D2050*R880*C1900 |
| B | Số tầng: | 6 |
| C | Chiều cao, chiều rộng: | Chiều cao 170mm, chiều rộng 320mm |
| D | Chất liệu: | Tấm cán nguội |
| E | Phương pháp tản nhiệt cho khu vực tải: | Quạt hút khí tuabin phía trên là loại xả trên (thuận tiện cho việc kiểm soát nhiệt độ môi trường), với khu vực tải được cách ly với khu vực sản phẩm, và các kênh khí lạnh và khí nóng cũng được cách ly |
| F | Phương pháp cách điện và chống tĩnh điện giữa các lớp: | Tấm cách điện epoxy có lỗ tản nhiệt trên bề mặt |
| G | Hình thức cấu trúc tấm tầng: | Tầng 4 và tầng 5 có thể lật lên để thuận tiện cho các thao tác phía dưới |
| H | Cấu trúc cửa trượt có thể nhìn thấy bằng hợp kim nhôm: | Khu vực sản phẩm được bao bọc bằng cửa kính cách nhiệt hai lớp có thể gấp lại |
| I | Khác: | Đèn chiếu sáng được lắp đặt trong khu vực sản phẩm của tủ lão hóa để tạo điều kiện thuận lợi cho hoạt động |
| 2 | Giới thiệu về cấu hình của các mô-đun tải điện tử, công suất của nguồn điện được kiểm tra và số lượng các mục lão hóa: | |
| A | Chế độ điều khiển của mô-đun tải điện tử: | Chế độ giao tiếp RS485, chế độ giao tiếp RS232 của máy tính chủ |
| B | Cài đặt mô hình của mô-đun tải điện tử: | CP8108(2-500V,0.2-10A/CH) |
| C | Chế độ cách ly của mô-đun tải điện tử: | Kênh mô-đun tải điện tử sử dụng cách ly quang điện (cách ly giao tiếp và nguồn điện). |
| D | Số lượng mô-đun tải điện tử được cài đặt: | Có 5 đơn vị được cài đặt trên mỗi tầng của khu vực tải, với tổng cộng 6 tầng. Tổng cộng 30 đơn vị được cài đặt trên toàn bộ xe. |
| E | Chế độ tải của tải điện tử: | Ở các chế độ CC/CV/CR/CP/LED, các kênh có thể được sử dụng song song ở bất kỳ chế độ nào |
| F | Kiến trúc thiết kế tải điện tử: | Không có tụ điện điện phân, không có rơle, sơ đồ thiết kế tuổi thọ cao (có quyền sở hữu trí tuệ độc lập) |
| G | Số lượng kênh của mô-đun tải điện tử: | 8CH (8 kênh) |
| H | Công suất định mức mỗi kênh của mô-đun tải: | Nguồn đơn kênh 40W/CH để đo với công suất dưới 100W |
| I | Số lượng sản phẩm lão hóa kênh đôi song song: | 240 đơn vị nguồn với công suất 40W/10A trở xuống |
| 3 | Giới thiệu về các thiết bị điều khiển điện tử và điều khiển nhiệt độ của xe đẩy lão hóa nguồn: | |
| A | Phương pháp đấu dây: | Cổng AC: Cáp di động + kẹp loa; Cổng DC: 5.5*2.1/5.5*2.5/4.0*1.75/3.5*1.35, mỗi loại 1 ổ cắm DC cái + công tắc song song + kẹp loa |
| B | Các phím chức năng trên bảng điều khiển: | Hiển thị điện áp AC đầu vào, công tắc khởi động, công tắc dừng khẩn cấp |
| C | Độ chính xác điều khiển nhiệt độ trong khu vực sản phẩm: | Phạm vi kiểm soát nhiệt độ: Nhiệt độ phòng đến 55℃, ±5℃ |
| D | Nguyên lý kiểm soát nhiệt độ của khu vực sản phẩm: | Sưởi ấm ở nhiệt độ thấp, xả khí khi quá nhiệt |
| E | Phương pháp phân phối và điều khiển nguồn cho xe đẩy: | Phân phối nguồn ba pha năm dây 220V; Giám sát máy tính và điều khiển điện tử thủ công |
| F | Công suất phân phối của xe đẩy: | 100W*192 đơn vị /0.80=24KW. Hiệu suất của nguồn điện được kiểm tra được tính ở mức 80% |
| G | Chế độ điều khiển: | Hệ thống điều khiển điện có chức năng chuyển đổi thủ công/tự động. Trong quá trình lão hóa, nó được giám sát theo thời gian thực bởi máy tính. Tủ điều khiển nhận đầu vào ba pha 380V và đầu ra 90V/120V/240V/277V, đồng thời điều khiển 4 tủ lão hóa (tùy chọn cho khách hàng) |
| H | Thiết bị cách nhiệt: | Khu vực sản phẩm được trang bị cửa kính cường lực khung hợp kim nhôm và các kênh khí ở cả hai bên |
| I | Bảo vệ an toàn: | Bảo vệ nối đất thiết bị, bảo vệ công tắc chống rò rỉ, báo khói và bảo vệ tự động ngắt nguồn, v.v. |
| 4 | Giới thiệu về các chức năng chính của hệ thống: | |
| A | Áp dụng cho nguồn LED, bộ chuyển đổi nguồn, bộ sạc, nguồn chuyển mạch và nguồn điều khiển công nghiệp | |
| B | Cấu hình miễn phí phần mềm giám sát chuyên dụng lão hóa nguồn tự phát triển, có quyền sở hữu trí tuệ độc lập và không có rủi ro pháp lý | |
| C | Điện áp đầu cuối, dòng điện và các thông số công suất được giám sát bằng cách sử dụng các mô-đun tải điện tử có thể lập trình | |
| D | Phần mềm giám sát chuyên dụng lão hóa được hưởng dịch vụ nâng cấp miễn phí và có khả năng mở rộng mạnh mẽ, giúp tiết kiệm chi phí đầu tư thiết bị lặp lại | |
| E | Các thông số lão hóa có thể được đặt cho toàn bộ xe, toàn bộ tầng và từng sản phẩm riêng lẻ | |
| F | Các thông số lão hóa, cài đặt thời gian, chỉnh sửa thời gian BẬT/TẮT (cho bài kiểm tra bật/tắt của sản phẩm đang được kiểm tra), hỗ trợ chuyển đổi điện áp tự động, chuyển đổi tải và các chức năng khác có thể lập trình | |
| G | Chức năng tự động và định kỳ tắt nguồn khi quá trình lão hóa của nguồn điện được kiểm tra kết thúc giúp thuận tiện cho hoạt động không giám sát | |
| H | Máy tính tự động hiển thị chất lượng của các sản phẩm nguồn điện được kiểm tra. Cửa sổ hiển thị nhiều xe để quản lý tập trung, tiết kiệm nhân công và nâng cao hiệu quả sản xuất | |
| I | Máy tính có thể lưu báo cáo dữ liệu lão hóa của nguồn điện được kiểm tra, và các thông số quy trình của nguồn điện được kiểm tra dễ dàng truy xuất. Ngoài ra, nó có tính năng quét mã vạch và hỗ trợ tải lên hệ thống MES | |
| J | RS485 sử dụng bộ chuyển đổi cách ly quang điện để tăng cường độ tin cậy của giao tiếp và ngăn ngừa hư hỏng thiết bị do sét đánh | |
| K | Mỗi máy tính có thể giám sát đồng thời 18 thiết bị. (Mỗi cổng nối tiếp có thể kết nối với 63 thiết bị phụ, và mỗi máy tính hỗ trợ tối đa 18 cổng nối tiếp.) | |
| L | Phần mềm giám sát lão hóa nguồn được trang bị tài liệu trợ giúp tích hợp sẵn, giúp giải quyết ngay lập tức các câu hỏi vận hành | |
