Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: CPET
Chứng nhận: CE,ROHS
Số mô hình: CP-IOC3001
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: ¥ 98500 yuan
chi tiết đóng gói: Bao bì hộp gỗ
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 30 bộ/tháng
Vật liệu kết cấu xe đẩy:: |
thép tấm cán nguội |
Chế độ tải mô-đun phục hồi năng lượng:: |
Chế độ tải CC, CV, CR, CP |
Phương pháp điều khiển đầu vào:: |
Điều khiển chương trình tự động |
Thời hạn bảo hành: |
1 năm |
Vật liệu kết cấu xe đẩy:: |
thép tấm cán nguội |
Chế độ tải mô-đun phục hồi năng lượng:: |
Chế độ tải CC, CV, CR, CP |
Phương pháp điều khiển đầu vào:: |
Điều khiển chương trình tự động |
Thời hạn bảo hành: |
1 năm |

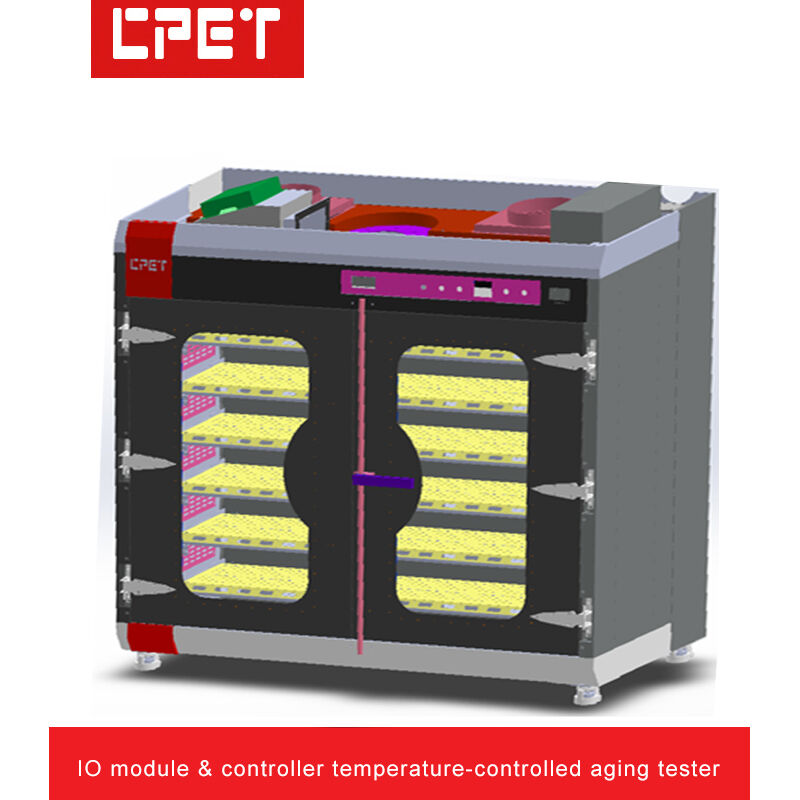

Hệ thống kiểm tra và đốt cháy điều khiển nhiệt độ cho Mô-đun IO và Bộ điều khiển Xe năng lượng mới
Thông số kỹ thuật
| 1 | Tổng quan về ngoại hình và cấu trúc tủ lão hóa: | |
| B | Số lượng sản phẩm lão hóa: | Mỗi tủ lão hóa có thể lão hóa 24 chiếc sản phẩm đầu ra 4-16 kênh, 12 chiếc sản phẩm đầu ra 17-32 kênh (2 kênh đầu ra song song) |
| C | Kích thước thiết bị (mm): | Tủ lão hóa đơn lẻ: D2050mm x R1200mm x C2200mm (ước tính, kích thước thực tế theo yêu cầu thiết kế). Tủ điều khiển: D860mm x R880mm x C1900mm |
| D | Số tầng xe đẩy: | 6 tầng, 4 sản phẩm mỗi tầng |
| E | Chiều cao và chiều rộng tầng xe đẩy: | Chiều rộng tầng 320mm, chiều cao 170mm |
| F | Vật liệu cấu trúc xe đẩy: | Tấm thép cán nguội dày 2.0mm, tham khảo thiết kế ngoại hình công nghiệp |
| G | Phương pháp làm mát khu vực tải: | Quạt hút nhiệt độ cao phía trên, loại hút khí thải phía trên |
| H | Phương pháp cách nhiệt và chống tĩnh điện giữa các tầng: | Tấm epoxy có lỗ thông gió làm mát |
| I | Loại cấu trúc xe đẩy: | Tải đặt trong khu vực sản phẩm, cách ly trước-sau |
| J | Cấu trúc kiểm soát nhiệt độ: | Khu vực sản phẩm được kiểm soát nhiệt độ, sưởi ấm nhiệt độ thấp, thông gió quá nhiệt |
| 2 | Giới thiệu dự án | |
| B | Phương pháp điều khiển mô-đun: | Giao tiếp RS485, giao tiếp RS232 của máy tính chủ |
| C | Tải ERS đã cài đặt: | 3-120V/0.2-10A/150W/8CH (xem thông số kỹ thuật để biết chi tiết) |
| D | Phương pháp cách ly mô-đun phục hồi năng lượng: | Các kênh mô-đun tải điện tử sử dụng cách ly quang (cách ly giao tiếp và nguồn) |
| E | Chế độ tải mô-đun phục hồi năng lượng: | Các chế độ tải CC, CV, CR, CP |
| F | Kiến trúc thiết kế mô-đun phục hồi năng lượng: | Thiết kế tuổi thọ cao (sở hữu trí tuệ độc quyền) |
| G | Cấu hình mô-đun tải, biến tần và DC lập trình được: | CP8530 x 24 (1 sản phẩm cho mỗi 1 tải) / CP5312A x 8 (3 sản phẩm cho mỗi 1 biến tần) / Mô-đun DC lập trình được: 20KW/200A 8-120V x 3 (8 sản phẩm cho mỗi 1 mô-đun DC lập trình được) G |
| H | Mỗi sản phẩm được trang bị 1 kênh CAN2.0 | H |
| I | Khoảng 60-80% (tùy thuộc vào mức điện áp đầu vào của sản phẩm) | 3 |
| Tổng quan về thiết bị điều khiển điện và kiểm soát nhiệt độ của xe đẩy lão hóa nguồn: | A | |
| B | Nguồn đầu vào AC với ổ cắm công nghiệp 15A (8 chiếc mỗi tầng), đầu cuối đầu ra DC: đầu nối chuối (xem trang P7 để biết chi tiết) | B |
| C | Hiển thị điện áp và dòng điện AC đầu vào, công tắc khởi động, công tắc dừng khẩn cấp | C |
| D | Lão hóa được kiểm soát nhiệt độ khu vực sản phẩm, có thể cài đặt từ môi trường +5C đến 85C. Độ chính xác nhiệt độ +/-5C | D |
| E | Sưởi ấm nhiệt độ thấp, thông gió quá nhiệt | E |
| F | Phân phối nguồn ba pha năm dây 380V, giám sát PC và điều khiển điện thủ công | F |
| G | 150W x 384 đơn vị / 0.8 ~= 72KW, hiệu suất sản phẩm thử nghiệm tính ở mức 80%, nguồn tự cung cấp của tủ lão hóa, công suất sưởi ấm và thông gió 9KW | G |
| H | Điều khiển chương trình tự động | H |
| I | Bảo vệ nối đất thiết bị, bảo vệ công tắc rò rỉ, báo khói | I |
| J | 1. PC công nghiệp: PC công nghiệp ASUS, model D701MER, CPU I3-14100, RAM 8G DDR5, lưu trữ 1T HDD + 256G SSD, hệ điều hành WIN11 PRO, nguồn 180W (ASUS) / 2. Màn hình: Acer K222HQL, 21.5 inch, độ phân giải 1920x1080 màn hình LED, giao diện VGA | 4 Tổng quan chức năng chính của hệ thống: |
| A | Thích hợp cho lão hóa bộ điều khiển/mô-đun IO, nguồn máy chủ, nguồn PC, bộ chuyển đổi, v.v. | |
| B | Phần mềm giám sát lão hóa kiểm soát nhiệt độ độc quyền miễn phí, có quyền sở hữu trí tuệ độc lập và không có rủi ro pháp lý | |
| C | Các mô-đun tải điện tử có thể lập trình giám sát điện áp đầu ra, dòng điện, công suất và các thông số khác | |
| D | Phần mềm giám sát lão hóa bao gồm dịch vụ nâng cấp, khả năng mở rộng mạnh mẽ giúp tiết kiệm chi phí đầu tư thiết bị lặp lại | |
| E | Các thông số lão hóa, cài đặt thời gian, chỉnh sửa trình tự BẬT/TẮT (kiểm tra bật/tắt nguồn sản phẩm), hỗ trợ chuyển đổi điện áp tự động, chuyển đổi tải và các chức năng có thể lập trình khác | |
| F | Tự động tắt nguồn theo thời gian sau khi hoàn thành lão hóa, thuận tiện cho hoạt động không giám sát | |
| G | PC tự động hiển thị kết quả đạt/không đạt của các sản phẩm nguồn đã kiểm tra, xem cửa sổ đa xe đẩy để quản lý tập trung, tiết kiệm nhân viên vận hành và nâng cao hiệu quả sản xuất | |
| H | PC lưu trữ báo cáo dữ liệu lão hóa, các thông số quy trình có thể truy xuất nguồn gốc; cũng hỗ trợ quét mã vạch và tải lên hệ thống MES | |
| I | RS232 sang RS485 sử dụng bộ chuyển đổi cách ly quang, cải thiện độ tin cậy giao tiếp và ngăn ngừa hư hỏng thiết bị do sét đánh | |
| J | Mỗi PC (tủ điều khiển) có thể đồng thời giám sát nhiều tủ lão hóa (thiết kế hiện tại: 1 tủ điều khiển hỗ trợ 4 tủ lão hóa) | |
| K | Đồng hồ đo năng lượng thông minh, phần mềm hệ thống tự động thu thập và giám sát năng lượng phục hồi tải, năng lượng tiêu thụ thực tế, tổng công suất tiêu thụ và tự động tính toán hiệu quả phục hồi | |
| L | Hỗ trợ tải lên hệ thống MES (tải lên chủ động), tự động chuyển trạm, tự động tải lên khóa lỗi, tự động truy xuất thông số lão hóa theo mã vạch sản phẩm | |
| M | Phần mềm giám sát lão hóa nguồn có tài liệu trợ giúp tích hợp để hướng dẫn vận hành tức thời | |
| N | Điện áp đầu vào tủ lão hóa: AC380V ba pha. Điện áp đầu vào tủ điều khiển: AC220V một pha | |
