Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: CPET
Chứng nhận: CE,ROHS
Số mô hình: CP-MCU063002
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: ¥ 98500 yuan
chi tiết đóng gói: Bao bì hộp gỗ
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 30 bộ/tháng
Vật liệu kết cấu xe đẩy: |
Thép tấm cán nguội dày 2.0mm |
Chiều cao lớp xe đẩy: |
350mm cho vị trí sản phẩm |
Mô hình mô-đun tải đã cài đặt:: |
Động cơ làm mát bằng nước |
Mô-đun mô-đun cung cấp điện:: |
cọc sạc 20KW |
Vật liệu kết cấu xe đẩy: |
Thép tấm cán nguội dày 2.0mm |
Chiều cao lớp xe đẩy: |
350mm cho vị trí sản phẩm |
Mô hình mô-đun tải đã cài đặt:: |
Động cơ làm mát bằng nước |
Mô-đun mô-đun cung cấp điện:: |
cọc sạc 20KW |

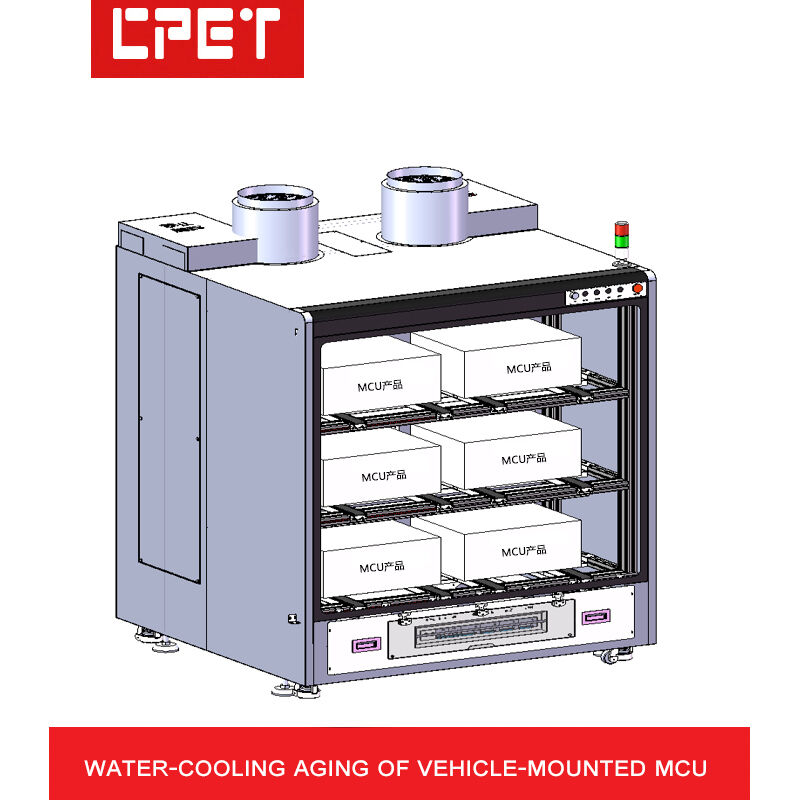

Thiết bị kiểm tra lão hóa bộ điều khiển miền vi mô năng lượng mới làm mát bằng nước
Thông số kỹ thuật
| 1 | Hình dáng và cấu trúc tủ lão hóa | |
| MỘT | Kích thước xe đẩy (mm): | Loại mở: cấu hình 2+1, 3200*1600*1890mm (có thể tùy chỉnh theo yêu cầu) |
| B | Số lớp xe đẩy: | 3 lớp để đặt sản phẩm; tải trọng sắp xếp theo vị trí |
| C | Chiều cao lớp xe đẩy: | 350mm cho vị trí sản phẩm |
| D | Vật liệu kết cấu xe đẩy: | Thép tấm cán nguội dày 2.0mm |
| E | Tản nhiệt vùng tải: | Quạt hút tuabin gắn trên, loại hút gió lên (để dễ dàng kiểm soát nhiệt độ môi trường) |
| F | Lớp cách nhiệt & chống tĩnh điện: | Vỏ kim loại tấm có lỗ thông gió trên bề mặt |
| G | Mẫu kết cấu xe đẩy: | Vùng kiểm tra ở phía dưới, vùng tải ở phía trên |
| H | Cấu trúc tủ: | Vùng sản phẩm loại mở |
| TÔI | Người khác: | Thiết bị báo khói được lắp đặt trong vùng sản phẩm của tủ lão hóa |
| 2 | Cấu hình mô-đun, Nguồn điện đã được kiểm tra và Số lượng lão hóa | |
| MỘT | Phương pháp điều khiển mô-đun: | Giao tiếp CAN và RS485; máy chủ thông qua giao tiếp RS232 |
| B | Mô hình mô-đun tải đã cài đặt: | Động cơ làm mát bằng nước |
| C | Mô-đun mô-đun cung cấp điện: | cọc sạc 20KW |
| D | Phương pháp cách ly mô-đun: | Các kênh mô-đun tải điện tử sử dụng cách ly quang (cách ly truyền thông và nguồn điện) |
| E | Chế độ tải mô-đun: | Chế độ dòng điện phản ứng cao |
| F | Kiến trúc thiết kế mô-đun: | Thiết kế có tuổi thọ cao (sở hữu trí tuệ độc quyền) |
| G | Cấu hình số lượng mô-đun: | Mỗi tủ lão hóa được cấu hình với 6 cọc sạc, 6 động cơ làm mát bằng nước, 6 bộ nguồn phụ và 1 khung truyền thông |
| H | Số lượng sản phẩm lão hóa: | Mỗi tủ lão hóa có thể lão hóa 6 đơn vị sản phẩm MCU 11KW/200-800V; một bộ 6 sản phẩm |
| 3 | Thiết bị kiểm soát nhiệt độ và điều khiển điện của tủ lão hóa | |
| MỘT | Phương pháp nối dây: | Giao tiếp AC/DC, v.v., được kết nối với tải thông qua cáp chuyển tiếp và thiết bị đầu cuối nối (có thể tùy chỉnh theo yêu cầu của khách hàng) |
| B | Các phím chức năng của bảng điều khiển: | Đầu vào hiển thị điện áp AC, công tắc khởi động, công tắc dừng khẩn cấp |
| C | Độ chính xác kiểm soát nhiệt độ vùng sản phẩm: | Không có |
| D | Nguyên tắc kiểm soát nhiệt độ vùng sản phẩm: | Không có |
| E | Phân phối và điều khiển điện xe đẩy: | Phân phối năm dây ba pha 380V, giám sát máy tính |
| F | Khả năng phân phối điện của xe đẩy: | 11KW*12 đơn vị/0,8/≈100KW; hiệu suất nguồn điện được thử nghiệm tính toán ở mức 80%, nguồn điện tủ cũ và công suất quạt hút 6KW; Hiệu suất tiết kiệm năng lượng tính toán là 70%, điện năng tiêu thụ thực tế khoảng 110KW |
| G | Phương pháp kiểm soát: | Điều khiển điện bao gồm chuyển đổi thủ công/tự động; giám sát máy tính thời gian thực trong quá trình lão hóa |
| H | Bảo vệ an toàn: | Bảo vệ nối đất thiết bị, bảo vệ công tắc rò rỉ, bảo vệ tắt nguồn tự động báo khói, v.v. |
| TÔI | Cấu hình tủ điều khiển: | Được cấu hình với hệ thống điều khiển, máy chủ công nghiệp, màn hình hiển thị, v.v. để giám sát |
| 4 | Chức năng hệ thống chính | |
| MỘT | Áp dụng cho việc lão hóa bộ điều khiển MCU, bộ điều khiển VCU, bộ chuyển đổi DCDC, bộ nguồn OBC và các sản phẩm khác | |
| B | Cấu hình miễn phí của phần mềm giám sát chuyên dụng về lão hóa nguồn tự phát triển, có sở hữu trí tuệ độc quyền và không có rủi ro pháp lý | |
| C | Sử dụng các mô-đun tải điện tử có thể lập trình để theo dõi điện áp đầu ra, dòng điện, công suất và các thông số khác | |
| D | Phần mềm giám sát chuyên dụng dành cho người già được hưởng dịch vụ nâng cấp, với khả năng mở rộng mạnh mẽ, tiết kiệm khoản đầu tư thiết bị lặp đi lặp lại | |
| E | Các thông số lão hóa, cài đặt thời gian, chỉnh sửa trình tự BẬT/TẮT (kiểm tra bật/tắt nguồn sản phẩm đã được kiểm tra), hỗ trợ chuyển đổi tự động điện áp, chuyển đổi tải và các chức năng lập trình khác | |
| F | Tự động tắt nguồn theo thời gian của nguồn điện được thử nghiệm sau khi hoàn thành quá trình lão hóa, thuận tiện cho hoạt động không cần giám sát | |
| G | Máy tính tự động hiển thị trạng thái đạt/không đạt của các sản phẩm bộ nguồn đã được kiểm tra; cửa sổ nhiều giỏ hàng để quản lý tập trung, tiết kiệm người vận hành và nâng cao hiệu quả sản xuất | |
| H | Máy tính có thể lưu trữ các báo cáo dữ liệu cũ và các thông số quy trình cung cấp điện đã được kiểm tra để truy xuất nguồn gốc; cũng hỗ trợ quét mã vạch và tải lên hệ thống MES | |
| TÔI | RS232 đến RS485 sử dụng bộ chuyển đổi cách ly quang, cải thiện độ tin cậy liên lạc và ngăn ngừa hư hỏng do sét đánh cho thiết bị | |
| J | Mỗi máy tính có thể giám sát đồng thời 18 thiết bị (mỗi cổng nối tiếp có thể kết nối 63 nô lệ, mỗi máy tính hỗ trợ tối đa 18 cổng nối tiếp) | |
| K | Phần mềm giám sát lão hóa nguồn điện có tài liệu trợ giúp tích hợp sẵn, hỗ trợ giải quyết ngay lập tức các câu hỏi vận hành | |
| 5 | Các thông số và điều khiển làm mát bằng nước | |
| MỘT | Yêu cầu về ống làm mát bằng nước: | Mỗi tủ lão hóa được chia làm 3 lớp, mỗi lớp khe có 1 đường nước vào và 1 đường nước ra; mạch nước của mỗi sản phẩm được điều khiển độc lập; 3 lớp tổng cộng 6 cửa vào và 6 cửa ra; 2 tủ lão hóa có 12 cửa hút và cửa ra |
| B | Nước đầu vào và đầu ra: | Tùy chỉnh theo yêu cầu |
| C | Yêu cầu điều khiển van: | Tự động điều chỉnh tốc độ dòng nước theo nhiệt độ |
| D | Kiểm soát nhiệt độ nước đầu vào: | Nhiệt độ phòng đến 85°C |
| E | Kiểm soát áp lực nước: | 0,05-0,15MPa (có thể điều chỉnh) |
| F | Kiểm soát lưu lượng nước: | 0-15 L/PHÚT (có thể điều chỉnh) |
| G | Nhiệt làm mát: | Tính toán ở mức sinh nhiệt 2KW cho mỗi vị trí |
| H | Đầu nối ống nước: | Mỗi mạch sử dụng đầu nối lắp nhanh; xả hết nước trước khi ngắt kết nối |
| TÔI | Yêu cầu an toàn mạch nước: | Cách ly điện nước; mỗi mạch có khả năng phát hiện chênh lệch áp suất và phát hiện rò rỉ, được cấu hình bằng cảm biến ngâm trong nước. Trong trường hợp vỡ hoặc rò rỉ đường ống, thiết bị sẽ tự động ngừng cấp nước và báo động |
