Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: CPET
Chứng nhận: CE,ROHS
Số mô hình: CP-BS3003
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: ¥ 98500 yuan
chi tiết đóng gói: Bao bì hộp gỗ
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 30 bộ/tháng
Độ đồng đều nhiệt độ: |
±2°C |
Công suất trên mỗi kênh: |
600W/CH |
phương pháp làm mát: |
Hệ thống lạnh |
Độ ẩm chính xác: |
±2% RH |
tải chính xác: |
±(1%+0,1%FS) |
Mô-đun điều khiển: |
PLC + phương pháp điều khiển màn hình cảm ứng |
Số lượng lão hóa: |
60CH |
Vật liệu: |
Nội thất và ngoại thất thép không gỉ |
phương pháp sưởi ấm: |
Sưởi ấm bằng điện |
Cân nặng: |
500kg |
Thời hạn bảo hành: |
12 tháng |
Độ đồng đều nhiệt độ: |
±2°C |
Công suất trên mỗi kênh: |
600W/CH |
phương pháp làm mát: |
Hệ thống lạnh |
Độ ẩm chính xác: |
±2% RH |
tải chính xác: |
±(1%+0,1%FS) |
Mô-đun điều khiển: |
PLC + phương pháp điều khiển màn hình cảm ứng |
Số lượng lão hóa: |
60CH |
Vật liệu: |
Nội thất và ngoại thất thép không gỉ |
phương pháp sưởi ấm: |
Sưởi ấm bằng điện |
Cân nặng: |
500kg |
Thời hạn bảo hành: |
12 tháng |

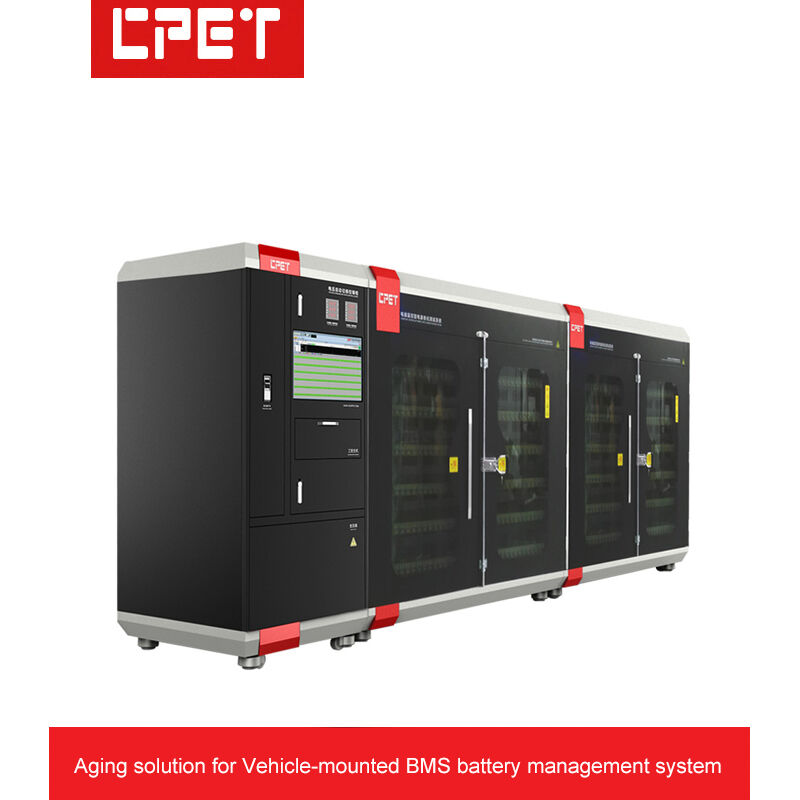

Thiết bị Burn In Nhiệt độ cao cho Hệ thống Quản lý Pin (BMS) trên Xe
PLC nên được trang bị cổng mạng. Cầu chì quá dòng nên được nối nối tiếp giữa nguồn điện và sản phẩm. Khớp nối xe nên được trang bị thiết bị nổi. Sau khi đến vị trí, nên có cấu trúc khóa và tín hiệu phát hiện đã đến vị trí. Công tắc chống rò rỉ 32A có ngắt điện áp thấp. Thời gian làm nóng từ nhiệt độ phòng lên 85 độ dưới 15 phút. Được trang bị tủ điều khiển điện và màn hình giao diện HDMI độ nét cao. Thay đổi mặt bên phải của in lụa thành PowerTest5211 Hộp CAN CANET-4E-U 12 chiếc, với 2 phụ tùng dự phòng. Model đầu cuối MC: 148143, 24 chiếc, với 4 phụ tùng dự phòng.
Kích thước tổng thể của tủ lão hóa là: chiều dài 1800mm, chiều rộng 1400mm, chiều cao 1800mm, và chiều cao tầng đạt 300mm. Sản phẩm, bao gồm cả kích thước giá đỡ, nên được đặt theo thứ tự chiều dài 350mm, chiều rộng 200mm và chiều cao 180mm.
Các đầu cuối MC được đặt trên mỗi tầng, và mỗi đầu cuối cung cấp nguồn và giao tiếp cho hai sản phẩm. Có 20 giá đỡ trong toàn bộ thùng chứa, với 2 sản phẩm trong mỗi giá đỡ, tổng cộng 40 sản phẩm. Khớp nối xe nên được trang bị thiết bị nổi. Sau khi đến vị trí, nên có cấu trúc khóa và tín hiệu phát hiện đã đến vị trí. Theo kích thước của giá đỡ, nó được thiết kế hợp lý với 4 (5) đầu cuối trên mỗi tầng, tạo thành thiết kế năm tầng (bốn tầng).
| 1 | Xe kiểm tra lão hóa nguồn - Tổng quan về ngoại hình & cấu trúc: | |
| A | Kích thước xe (mm): | Loại kiểm soát nhiệt độ: D1800 x R1400 x C1800 mm, 20 vị trí giá đỡ, 40 vị trí sản phẩm. (Kích thước có thể tùy chỉnh theo yêu cầu) |
| B | Số tầng xe: | Khu vực đặt sản phẩm: 4 tầng |
| C | Chiều cao tầng xe: | Chiều cao tầng đặt sản phẩm: khoảng 225 mm |
| D | Vật liệu cấu trúc xe: | Tấm thép cán nguội dày 2.0 mm |
| E | Tản nhiệt khu vực tải: | Quạt hút gió turbo gắn trên đỉnh, xả lên trên (hỗ trợ kiểm soát nhiệt độ môi trường) |
| F | Cách nhiệt giữa các tầng & chống tĩnh điện: | Độ sâu kệ 520 mm, bề mặt bakelite có lỗ tản nhiệt |
| G | Hình thức cấu trúc xe: | Khu vực kiểm tra tách biệt với khu vực điều khiển điện |
| H | Tấm kim loại có cửa kính nhìn thấy: | Khu vực sản phẩm được bao bọc, có cửa kính cách nhiệt để quan sát |
| I | Khác: | Cảm biến báo khói được lắp đặt trong khu vực sản phẩm của tủ lão hóa |
| 2 | Cấu hình mô-đun điều khiển, Nguồn DUT & Số lượng lão hóa: | |
| A | Phương thức giao tiếp & điều khiển: | Giao tiếp Ethernet |
| B | Mô hình mô-đun điều khiển: | PLC + màn hình cảm ứng + điều khiển máy tính chủ Huawei |
| C | Phương thức cấp nguồn: | 3 nguồn Huawei do khách hàng cung cấp được lắp đặt trong tủ |
| D | Mô-đun giao tiếp sản phẩm: | Mỗi sản phẩm được trang bị 1 kênh CAN sang Ethernet giao tiếp với máy tính chủ Huawei; tổng cộng 40 tín hiệu CAN mỗi tủ |
| E | Cấu hình số lượng lão hóa: | 4 tầng = 20 bộ gá mỗi xe; 2 sản phẩm mỗi bộ gá, tổng cộng 40 sản phẩm mỗi xe |
| 3 | Xe kiểm tra lão hóa nguồn - Hệ thống điều khiển điện & nhiệt độ: | |
| A | Phương pháp đấu dây: | Cổng DC và CAN của sản phẩm được trang bị đầu cuối chuyên dụng MC (có thể tùy chỉnh theo yêu cầu của khách hàng) |
| B | Các phím chức năng trên bảng điều khiển: | Hiển thị điện áp AC đầu vào, công tắc khởi động, công tắc dừng khẩn cấp |
| C | Độ chính xác kiểm soát nhiệt độ khu vực sản phẩm: | Khu vực sản phẩm được bao bọc bằng cửa kính cách nhiệt; phạm vi kiểm soát nhiệt độ 50–85°C, không vượt quá 90°C; độ đồng đều nhiệt độ trong khoảng ±3°C; thời gian làm nóng từ môi trường lên 85°C dưới 15 phút |
| D | Nguyên lý kiểm soát nhiệt độ khu vực sản phẩm: | Làm nóng nhiệt độ thấp, thông gió xả quá nhiệt |
| E | Phân phối & điều khiển nguồn xe: | Phân phối nguồn ba pha năm dây 380V, giám sát máy tính và điều khiển điện thủ công. Thời gian lão hóa có thể cài đặt bởi người dùng theo phút |
| F | Định mức phân phối nguồn xe: | 600W × 40 / 0.8 ≈ 8.0 kW; công suất thực tế DUT tính ở mức 200 W; nguồn tủ lão hóa, hệ thống xả & sưởi ở mức 12 kW; mức tiêu thụ điện năng thực tế khoảng 20 kW |
| G | Phương pháp điều khiển: | Điều khiển điện bao gồm chuyển đổi thủ công/tự động; quá trình lão hóa được giám sát theo thời gian thực bằng máy tính |
| H | Bảo vệ an toàn: | Bảo vệ nối đất thiết bị, bảo vệ công tắc chống rò rỉ, bảo vệ tự động ngắt nguồn báo khói, v.v. |
| I | Cấu hình tủ điều khiển: | Tùy chọn: Màn hình HD HDMI 22 inch để giám sát |
| 4 | Chức năng hệ thống chính: | |
| A | Thích hợp cho việc lão hóa các thiết bị chính xác như bộ điều khiển BMS, bộ điều khiển radar, camera, v.v. | |
| B | Phần mềm giám sát độc quyền có thể được phát triển và cấu hình chuyên nghiệp, với quyền sở hữu trí tuệ độc lập và không có rủi ro pháp lý | |
| C | Phần mềm giám sát lão hóa được hưởng dịch vụ nâng cấp trọn đời; khả năng mở rộng mạnh mẽ giúp tiết kiệm chi phí đầu tư thiết bị lặp lại | |
| D | Các tham số lão hóa, cài đặt thời gian, chỉnh sửa trình tự BẬT/TẮT (kiểm tra bật/tắt nguồn DUT), hỗ trợ chuyển đổi điện áp tự động, thay đổi tải và các chức năng có thể lập trình khác | |
| E | Tự động tắt nguồn theo lịch trình sau khi hoàn thành lão hóa, cho phép hoạt động không cần giám sát | |
| F | Máy tính tự động hiển thị trạng thái đạt/không đạt của nguồn DUT; chế độ xem cửa sổ của nhiều xe để quản lý tập trung, tiết kiệm nhân lực và nâng cao hiệu quả sản xuất | |
| G | Máy tính có thể lưu trữ báo cáo dữ liệu lão hóa DUT và các tham số xử lý để truy xuất nguồn gốc; cũng hỗ trợ quét mã vạch và tải lên hệ thống MES | |
| H | Chuyển đổi RS232 sang RS485 sử dụng bộ chuyển đổi cách ly quang để cải thiện độ tin cậy của giao tiếp và bảo vệ thiết bị khỏi hư hỏng do sét đánh | |
| I | Mỗi máy tính có thể giám sát 18 thiết bị đồng thời (mỗi cổng nối tiếp có thể kết nối 63 thiết bị slave; mỗi máy tính hỗ trợ tối đa 18 cổng nối tiếp). Đây là cấu hình tủ lão hóa nguồn tiêu chuẩn | |
| J | Phần mềm giám sát lão hóa nguồn bao gồm tài liệu trợ giúp tích hợp để giải quyết ngay các câu hỏi vận hành | |
